| 圆形永磁吸盘 | |
|---|---|
| 型号： | |
| 类型： | 永磁吸盘 |
| 长度： | mm |
| 宽度： | mm |
| 高度： | mm |
| 重量： | kg |
产品名称：圆形永磁吸盘 产品编号：3786746

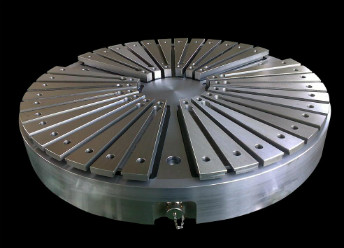

产品图片展示：
产品用途，产品特点，使用注意事项，选型注意事项：
产品用途：
圆形永磁吸盘 适用于磨床、车床、钳工划线等吸持工件加工。
产品特点：
1将工件摆放到吸盘工作台面上,然后将扳手插入轴孔内沿顺时针方向转动180到”ON”,即可吸住工件进行加工。
2工件加工完毕,再将扳手插入轴孔内沿逆时针转动180到”OFF”,即可取下工件.
3不使用电能。
4可安装在旋转研磨机使用。
5适合较小薄的工件精密研磨。
6残留磁性低。
7可提升薄工件研磨。
8适度调整磁力强弱。
使用注意事项：
.1将工件摆放到吸盘工作台面上,然后将扳手插入轴孔内沿顺时针方向转动180到”ON”,即可吸住工件进行加工。
2工件加工完毕,再将扳手插入轴孔内沿逆时针转动180到”OFF”,即可取下工件.
3吸盘使用前应擦干净表面以免划伤影响精度。
4使用环境温度在-40C--50C,严禁敲击,以防磁力降低。
5用完后工作面涂防锈油,以防锈蚀。
选型注意事项：
每种规格对应的加工工件是不同的。如果您不会按照您的工件的来选择吸盘，请联系临清智嘉机械制造有限公司给您提供您加工工件相符合的圆形型永磁吸盘。
产品规格技术参数介绍：| 206 | 型号 | 主要尺寸 | ||||||||
| A | B | C | D | E | F | G | H | I | ||
| 206-1 | Xm51-125 | 125 | 80 | 2.5(1+1.5) | 2 | 112 | 10 | M6 | 20 | 58 |
| 206-2 | Xm51-160 | 160 | 115 | 2.5(1+1.5) | 2 | 140 | 10 | M8 | 20 | 58 |
| 206-3 | Xm51-200 | 200 | 155 | 2.5(1+1.5) | 2 | 180 | 10 | M10 | 20 | 58 |
| 206-4 | Xm51-250 | 250 | 205 | 2.5(1+1.5) | 2 | 224 | 10 | M10 | 20 | 58 |
| 206-5 | Xm51-300 | 300 | 255 | 2.5(1+1.5) | 2 | 260 | 10 | M10 | 20 | 58 |
| 206-6 | Xm51-400 | 400 | 355 | 2.5(1+1.5) | 2 | 350 | 10 | M10 | 20 | 58 |
| 206-7 | Xm51-500 | 500 | 455 | 2.5(1+1.5) | 2 | 440 | 10 | M12 | 20 | 58 |
| 206-8 | Xm51-600 | 600 | 555 | 2.5(1+1.5) | 2 | 550 | 10 | M12 | 20 | 58 |
